Beschreibung
Material LNG40 Guss-Alnico

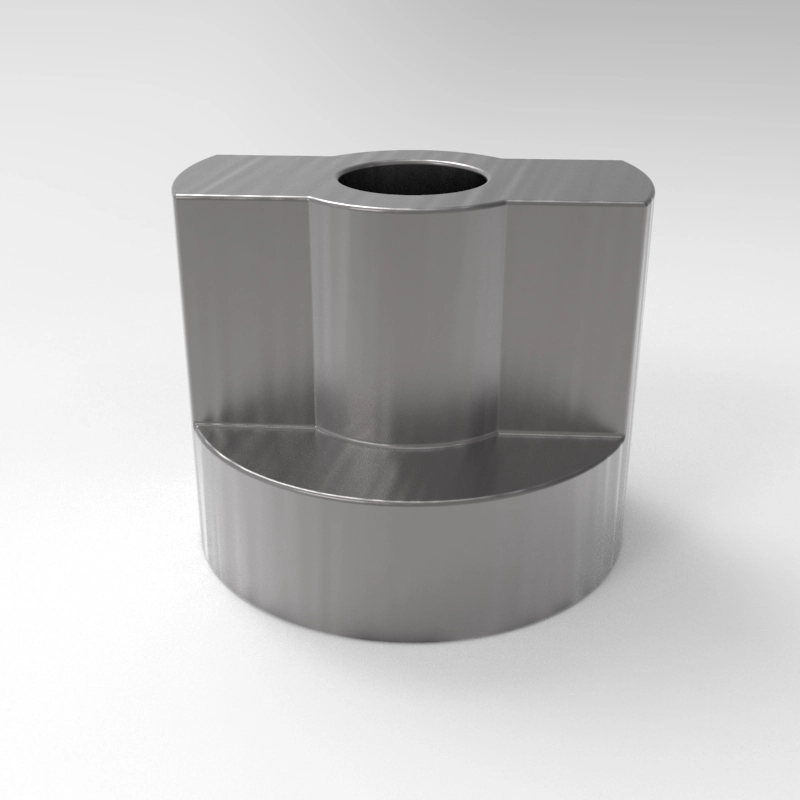

Dieser hochpräzise Schlitzringmagnet wird aus gegossenem LNG40-Alnico hergestellt und bietet hervorragende thermische Stabilität und Korrosionsbeständigkeit. Er ist vollständig in Hufeisenform (U-Pol) magnetisiert und wird einbaufertig geliefert.
Wichtige Spezifikationen
- Außendurchmesser (OD): Ø19,3 mm (+0 / −0,21 mm)
- Innendurchmesser (ID): Ø6,0 mm (±0,2 mm)
- Dicke: 16,0 mm (±0,1 mm)
- Schlitzbreite: 9,7 mm (±0,2 mm)
- Schlitztiefe: 7,4 mm (±0,2 mm)
- Polabstand: 3,7 mm
- Eckenradius: R5,25 mm
- Fase: 0,5 × 45° an der Innenbohrung
