Aimants Alnico frittés en Chine
Aimants Alnico frittés Ils représentent une classe spécifique de la famille Alnico, se distinguant par leur procédé de fabrication. Bien qu'ils partagent les mêmes éléments de base que l'aluminium, le nickel et le cobalt, leur méthode de production par métallurgie des poudres leur confère des avantages distinctifs, notamment en termes de précision dimensionnelle et de résistance mécanique. Ils constituent ainsi le choix privilégié pour les applications exigeant des formes complexes et des tolérances strictes.

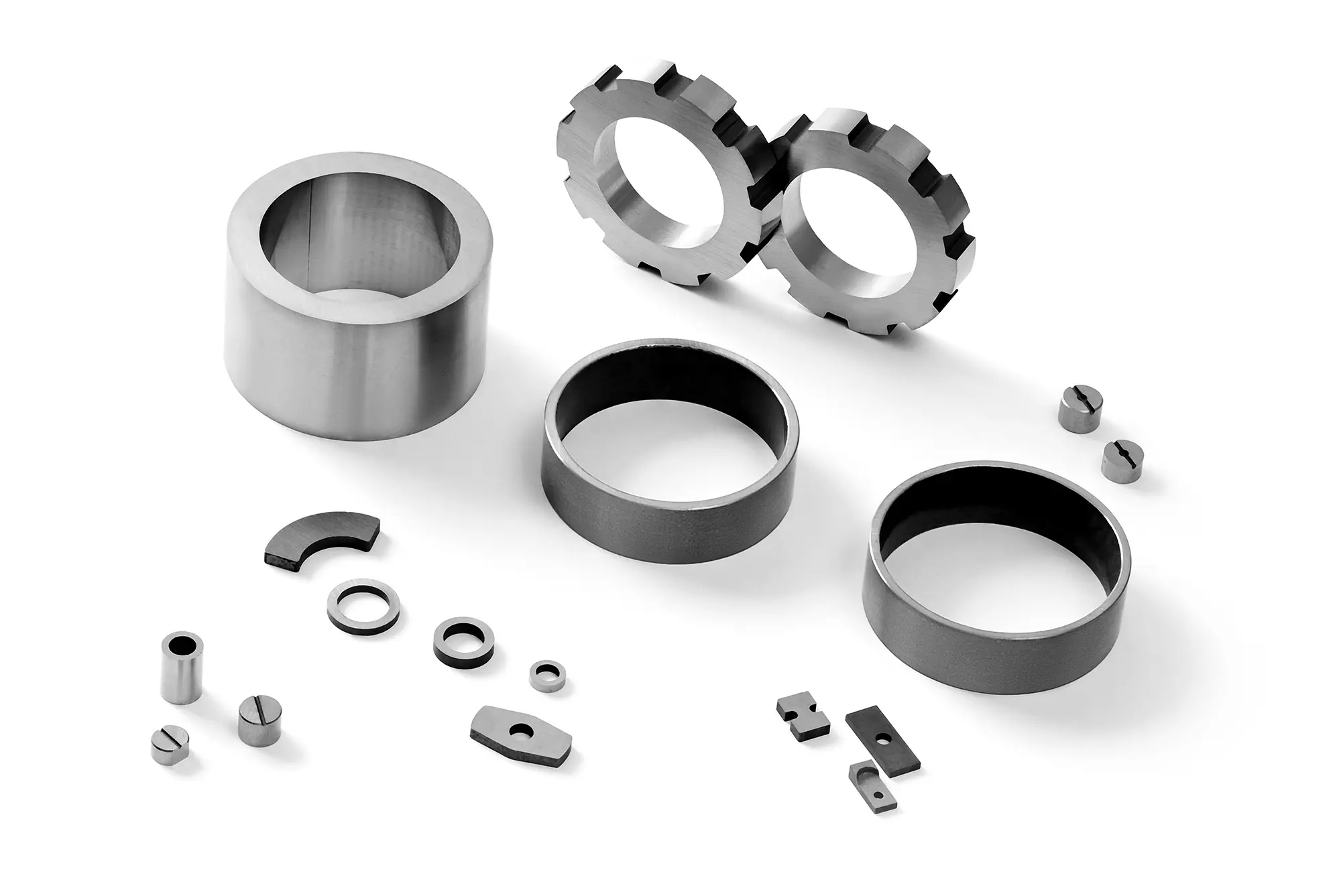

Qu'est-ce qu'un aimant Alnico fritté ?
Les aimants Alnico frittés sont fabriqués par métallurgie des poudres, une alternative à la méthode de moulage traditionnelle. Ce procédé consiste à presser une fine poudre d'alliage Alnico dans un moule, puis à la chauffer à une température élevée, juste en dessous du point de fusion. Ce processus de « frittage » fusionne les particules de poudre, créant ainsi un aimant solide et dense.
La technique de métallurgie des poudres permet de produire des aimants aux géométries plus complexes et aux tailles plus petites que les aimants coulés, qui sont limités par le processus de coulée.
Propriétés et avantages de l'Alnico fritté
Les aimants Alnico frittés partagent de nombreuses propriétés magnétiques avec leurs homologues moulés, mais avec quelques distinctions clés découlant du processus de fabrication :

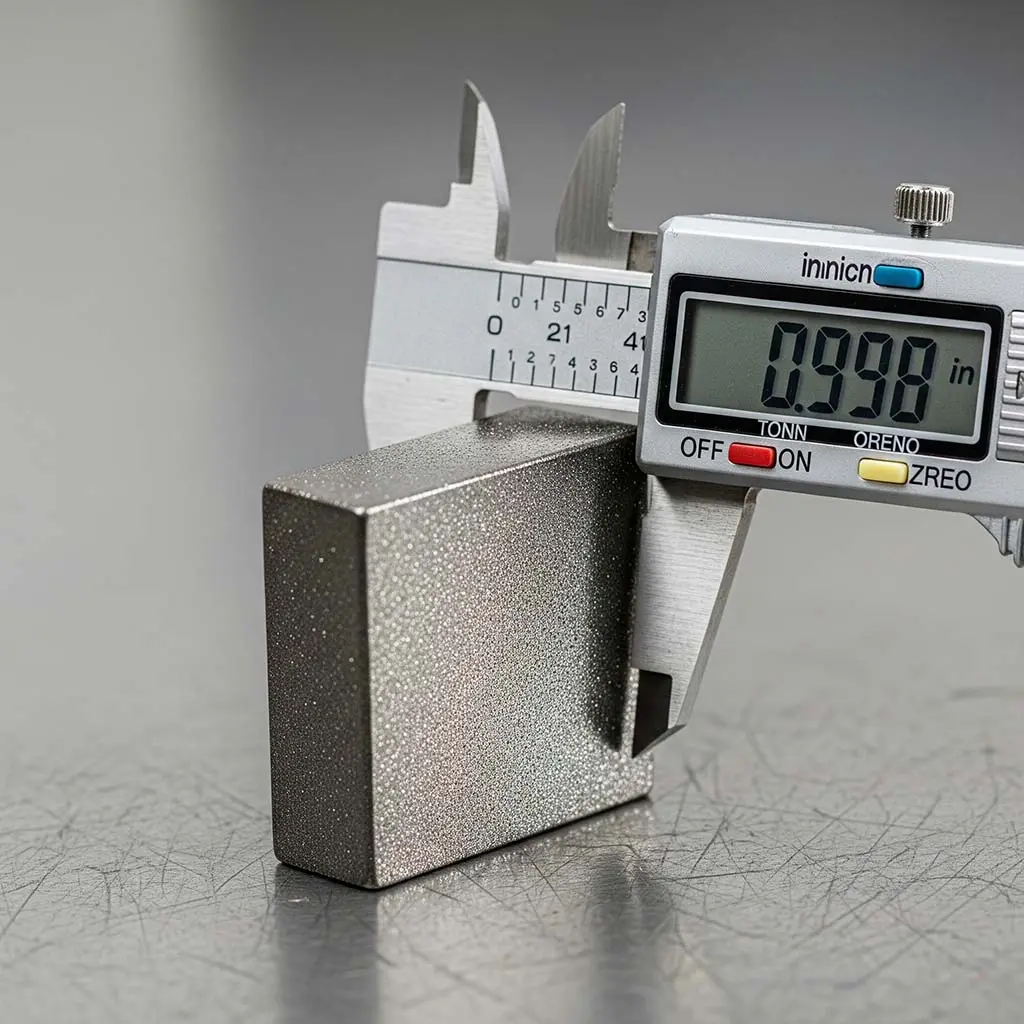

- Tolérances dimensionnelles plus strictes : Le processus de frittage permet la création de formes complexes et d’aimants plus petits avec une précision dimensionnelle exceptionnelle, ce qui est difficile à obtenir avec le moulage.
- Résistance mécanique supérieure : Les aimants frittés sont généralement plus résistants et moins cassants que les aimants moulés, ce qui les rend plus durables et moins sujets à l'écaillage.
- Uniformité: Le processus de métallurgie des poudres produit une structure magnétique plus homogène, conduisant à des propriétés magnétiques plus uniformes dans tout l'aimant.
- Stabilité à haute température : Comme tous les aimants Alnico, la variété frittée fonctionne exceptionnellement bien à haute température, conservant ses propriétés magnétiques jusqu'à 550 °C (1022 °F).
- Bonne résistance à la corrosion : L'Alnico fritté, comme l'Alnico coulé, présente une excellente résistance à la corrosion et ne nécessite pas de revêtement protecteur.
Processus de fabrication étape par étape des aimants frittés AlNiCo
1. Préparation des matières premières et production de poudre
Le procédé utilise des matières premières de haute pureté, similaires à l'AlNiCo moulé : fer (Fe), cobalt (Co), nickel (Ni), aluminium (Al) et des additifs comme le cuivre (Cu) ou le niobium (Nb). Ces matières sont fondues dans un four pour former un lingot d'alliage.
- Le lingot est ensuite atomisé (pulvérisé au gaz ou à l'eau) ou broyé mécaniquement en fines poudres (granulométrie : 1 à 10 microns). Cela permet d'obtenir un mélange de poudres uniforme.
- Les poudres sont tamisées et mélangées pour assurer une distribution uniforme, souvent avec des liants ou des lubrifiants pour faciliter le compactage.
Fait amusant : la qualité de la poudre est essentielle : toute contamination peut affaiblir les propriétés de l'aimant final.
2. Mélange et compactage
Les poudres sont soigneusement mélangées dans un mélangeur pour obtenir une composition d'alliage homogène. Pour une meilleure fluidité, une petite quantité de liant organique (comme de la paraffine) peut être ajoutée.
- Le mélange est ensuite compacté sous haute pression (généralement 500 à 1 000 MPa) à l'aide d'une presse hydraulique ou d'une presse isostatique. On obtient ainsi un compact « vert », une préforme fragile et façonnée (par exemple, disques, cylindres ou formes personnalisées).
- La densité de compactage est essentielle : visez une densité théorique de 60 à 70% pour permettre le frittage sans fissuration.
Cette étape façonne l’aimant sans le faire fondre, ce qui le rend idéal pour les géométries complexes.
3. Frittage
Le compact vert est chauffé dans un four à atmosphère contrôlée (souvent sous vide ou à hydrogène) à 1 200-1 300 °C, soit en dessous du point de fusion de l'alliage (environ 1 500 °C). Cela provoque la liaison des particules par diffusion, densifiant le matériau jusqu'à une densité de 95-99%.
- Temps de frittage : 1 à 4 heures, suivi d'un refroidissement lent pour éviter le stress thermique.
- Pour l'AlNiCo fritté anisotrope (moins courant), un champ magnétique est appliqué pendant le frittage pour aligner les grains.
Le résultat ? Un aimant solide, sans porosité, doté d'une microstructure raffinée.
4. Traitement thermique et recuit
Pour optimiser les propriétés magnétiques, la pièce frittée subit un traitement thermique :
- Recuit de mise en solution:Chauffé à 1 200 °C et maintenu pour dissoudre les phases uniformément.
- Refroidissement et vieillissement contrôlés:Trempé ou refroidi lentement, puis vieilli à 500-600°C pour former des précipités magnétiques (par exemple, phases Fe-Co).
- L'application d'un champ magnétique pendant le refroidissement améliore la coercivité et la rémanence du magnétisme directionnel.
Cela affine la structure cristalline, améliorant les performances sans altérer la forme.
5. Usinage et finition
L'AlNiCo fritté est plus dense et plus dur que les compacts verts, de sorte que la mise en forme finale utilise le meulage, l'EDM (usinage par décharge électrique) ou des outils diamantés :
- L'excédent de matière est retiré pour obtenir des tolérances précises (± 0,01 mm pour les applications haut de gamme).
- Les surfaces sont polies et des revêtements protecteurs (par exemple, époxy ou nickelage) sont appliqués pour résister à la corrosion.
Cette étape garantit que l’aimant s’adapte parfaitement aux appareils tels que les capteurs ou les relais.
6. Magnétisation et tests de qualité
La pièce finie est magnétisée à l’aide d’un électroaimant puissant ou d’un système de décharge de condensateur pour aligner les domaines de manière permanente.
- Les tests comprennent la mesure du flux magnétique (Br), de la coercivité (Hc) et du produit énergétique via des outils tels que des perméamètres ou des graphiques d'hystérésis.
- Les contrôles non destructifs des fissures, de la densité et de l'uniformité garantissent la conformité aux normes telles que ASTM ou ISO.
Les aimants approuvés sont ensuite emballés, souvent avec une protection contre la démagnétisation.

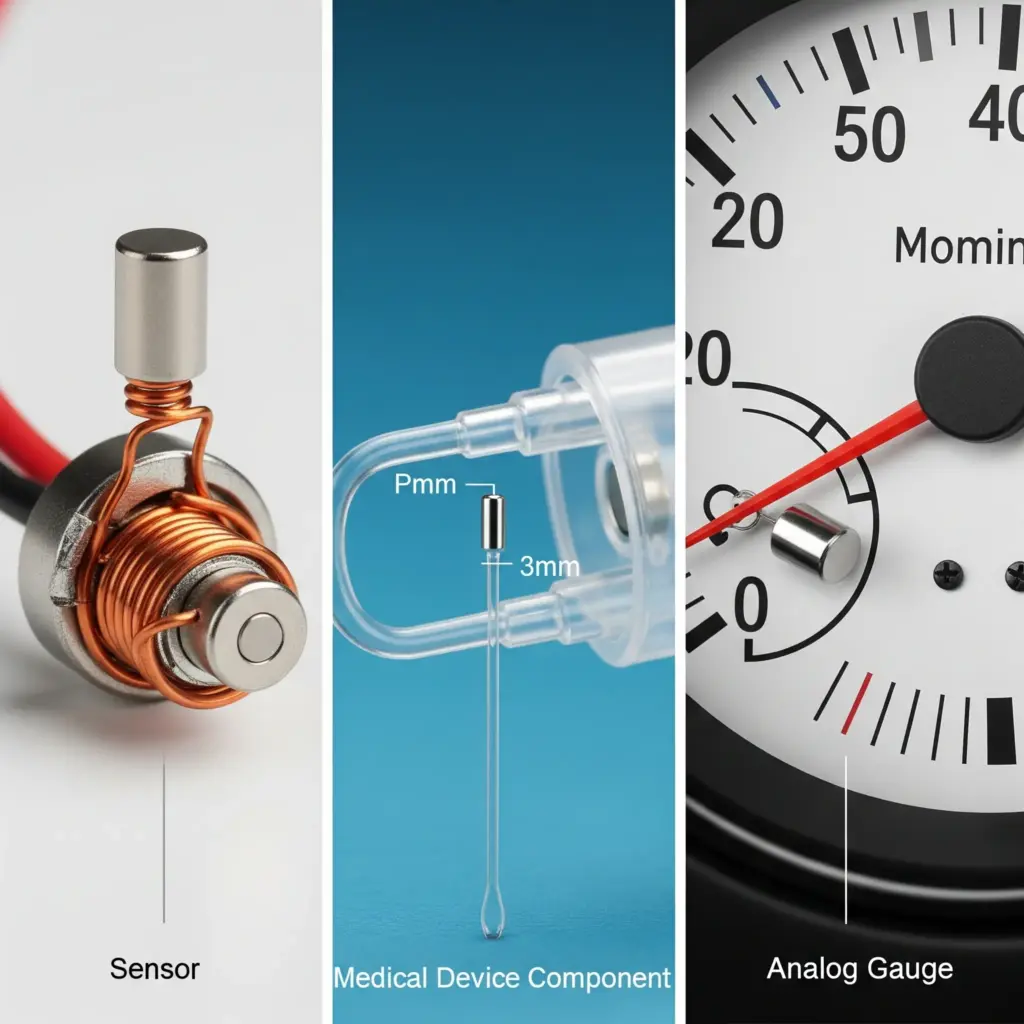

Applications courantes des aimants Alnico frittés
La précision et la durabilité de l'Alnico fritté le rendent idéal pour une variété d'applications, en particulier celles qui sont à plus petite échelle ou nécessitent une grande précision :
- Capteurs: Utilisé dans les capteurs de proximité, les capteurs de position et les systèmes de freinage antiblocage (ABS).
- Dispositifs médicaux : Composants dans les instruments et équipements médicaux.
- Instrumentation: On le retrouve dans les compteurs analogiques, les gyroscopes et autres appareils de mesure de précision.
- Électronique: Utilisé dans les commutateurs, les relais et autres petits composants électroniques.
