험프 자석(Hump Magnet)은 플레이트 슈트 분리기라고도 하며, 곡물, 분말, 플라스틱, 액체 등 자유롭게 흐르는 물질에서 금속 입자, 녹, 철분과 같은 철계 오염 물질을 제거하는 산업 현장의 필수 장치입니다. 20세기 중반, 제품 순도를 높이고 기계를 보호하기 위해 발명된 이 자기 분리기는 식품 가공, 제약, 화학, 재활용 등의 분야에서 널리 사용되고 있습니다. 일반적으로 힌지 도어가 달린 내구성 있는 스테인리스 스틸 케이스에 들어 있어 세척이 용이하며, 기존 생산 라인에 완벽하게 통합되도록 맞춤 설계할 수 있습니다. 강력한 자석이 철분 파편을 끌어당겨 고정하여 장비 손상을 방지하고 식품 산업의 FDA 지침과 같은 안전 기준을 준수하는 것이 이 장치의 효율성의 핵심입니다. 이 가이드에서는 험프 자석의 정의, 작동 방식, 사용되는 자석, 그리고 주요 용도를 살펴보고 귀사의 운영에 적합한 솔루션을 선택하는 데 도움을 드리겠습니다.
혹 자석이란 무엇인가?
험프 마그넷은 중력식 이송 시스템에서 벌크 재료에서 철 입자를 포집하고 제거하도록 설계된 특수 자기 분리기입니다. 견고한 스테인리스 스틸 하우징에 하나 또는 두 개의 자기판이 "험프" 또는 오프셋 형태로 배열되어 재료 흐름에 대한 노출을 극대화합니다. 이러한 설계는 흐름을 차단하여 자석이 오염 물질을 효과적으로 제거할 수 있도록 합니다.
주요 장점은 설치가 간편하고(종종 슈트나 파이프라인에 직접 볼트로 고정), 유지 보수가 적으며, 크기, 강도, 유량에 대한 맞춤 설정이 가능하다는 것입니다. 일반 그레이트 자석과 달리, 험프 자석은 대용량 유량을 처리하며 수직 또는 경사 설치에 적합합니다. 내식성이 뛰어나 혹독한 환경에도 적합하며, 필요한 강도에 따라 희토류 또는 세라믹 자석을 장착할 수 있습니다.

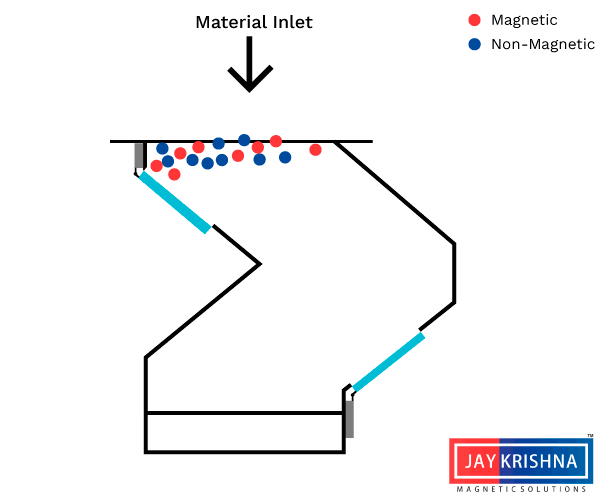

혹 자석은 어떻게 작동하나요?
혹 자석은 간단하면서도 효과적인 중력 원리를 이용하여 자기장을 활용하여 철계 오염 물질을 분리합니다. 단계별 설명은 다음과 같습니다.
- 재료 입력: 자유롭게 흐르는 물질은 슈트나 컨베이어를 통해 혹 자석 하우징의 상단으로 들어갑니다.
- 자기적 매력: 물질이 혹 모양의 자기판 위로 떨어지면서, 못, 나사, 금속 부스러기와 같은 철 입자가 강력한 자기극으로 끌려가 판 표면에 단단히 고정됩니다.
- 정리된 출력: 정제된 물질은 아래쪽으로 계속 흘러 내려가 하우징 바닥에서 나와 다음 처리 단계로 진행됩니다.
- 청소: 작업자는 힌지 도어를 열어 갇힌 오염 물질을 수동으로 제거하여 가동 중지 시간을 최소화할 수 있습니다.
효과는 자석 강도(예: 가우스 정격), 재료 흐름 속도(대부분의 경우 10~20m/min이 최적), 부피, 오염물 크기/성분과 같은 요인에 따라 달라집니다. 예를 들어, 더 강한 자석은 고속 라인에서 미세 입자를 포집하는 데 효과적이며, 적절한 크기는 막힘을 방지합니다.
혹 자석에 사용되는 자석 유형
혹 자석은 일반적으로 희토류 네오디뮴-철-붕소(NdFeB) 또는 세라믹 페라이트라는 두 가지 주요 유형의 자석을 사용합니다. 이 자석들은 플레이트 내부에 장착되어 강한 자기장을 생성합니다.
- NdFeB 자석: 최대 14,000가우스의 뛰어난 강도로 유명한 이 희토류 자석은 고효율이 요구되는 까다로운 응용 분야에 이상적입니다. 뛰어난 보자력(감자 저항성)을 제공하며 아주 작은 철 입자도 포집할 수 있습니다. 하지만 가격이 비싸고 고온(80°C 이상)에 민감하기 때문에 식품 가공과 같은 제어된 환경에 가장 적합합니다.
- 세라믹 페라이트 자석: 가격이 저렴하고 내열성(최대 250°C)이 뛰어나며, 중간 강도(약 3,000~4,000가우스)를 제공하고 일반적인 용도로 적합합니다. 부식성 환경에서 높은 내구성을 제공하지만, NdFeB에 비해 매우 미세한 오염 물질에는 효과가 떨어집니다.
선택은 응용 프로그램에 따라 달라집니다. 네오디뮴철붕소 정밀하고 대용량 라인에는 페라이트가, 비용에 민감하거나 고온 환경에는 페라이트가 사용됩니다. 두 유형 모두 장기간 자성을 유지하도록 설계되었으며, 험프 하우징에 쉽게 통합할 수 있습니다.
혹 자석의 응용 분야
험프 자석은 다양한 산업 분야에서 다재다능하게 사용되어 오염 없는 제품과 기계 보호를 보장합니다. 주요 용도는 다음과 같습니다.
- 금속 세척 및 가공: 주조, 야금, 기계 제조 분야에서 금속 표면의 철분, 녹, 불순물을 제거하여 자동차나 조선 작업의 품질을 개선합니다.
- 고철 재활용: 폐철 야적장과 야금 공장에서 폐금속과 폐기물 등 철 폐기물을 분리하고 회수하는 데 널리 사용되어 재활용 효율성을 높이고 폐기물을 줄입니다.
- 식품 가공: 곡물, 분말 또는 액체에서 금속 오염 물질을 분리하여 식품 안전을 보장하고 HACCP와 같은 기준을 준수하는 데 필수적입니다. 예를 들어, 제분소나 곡물 생산 시 기계 손상 및 제품 리콜을 방지합니다.
- 제약 및 화학: 약물 제조나 화학 혼합 시 철 입자를 제거하여 순도를 유지하고, 민감한 장비와 최종 제품을 보호합니다.
- 기타 부문: MRI 시스템에 직접 적용되지는 않지만 플라스틱 재활용, 채굴, 심지어 의료 장비 유지 관리(예: 실험실 도구에서 금속 파편 분리)에 적용됩니다.
실제 사례로는 네슬레와 같은 글로벌 식품 대기업에서 오염 물질 제어를 위해 사용하는 Eriez 또는 Bunting Magnetics 모델이 있습니다.
빠른 비교표: 혹형 자석의 NdFeB 대 페라이트
| 자석 유형 | 강도(가우스) | 비용 | 내열성 | 가장 적합한 |
|---|---|---|---|---|
| 네오디뮴철붕소 | 10,000-14,000 | 높은 | 낮음(최대 80°C) | 고정밀, 미세 오염물질 |
| 페라이트 | 3,000-4,000 | 낮은 | 높음(최대 250°C) | 일반 사용, 고온 환경 |
안전 팁 및 마무리 생각
안전한 작동을 위해, 오염도가 높은 배관의 경우 매 교대 시마다 비자성 공구를 사용하여 험프 자석을 정기적으로 청소하여 부상이나 자기 소실을 방지하십시오. 유량에 맞춰 적절하게 설치되었는지 확인하고, 부식성 환경에서는 마모 여부를 모니터링하십시오. 맞춤형 설계는 항상 제조업체에 문의하십시오.
결론적으로, 혹 자석은 식품 안전부터 금속 재활용까지 산업의 순도와 효율성을 위해 필수적입니다. 혹 자석의 작동 원리와 자석 옵션을 이해하면 공정을 최적화하고 위험을 최소화할 수 있습니다. 구현할 준비가 되셨나요? 문의하기 맞춤형 혹 자석 솔루션을 이용해 오늘부터 생산 라인을 한 단계 업그레이드하세요!
