Массивы Хальбаха

Что такое массивы Хальбаха?

Решетка Хальбаха представляет собой особую систему постоянных магнитов, которая усиливает магнитное поле с одной стороны решетки и подавляет его с другой. Это создаёт асимметричное магнитное поле, что является ключевым преимуществом в некоторых областях применения.

Как это работает:

В решетке Хальбаха магниты ориентированы таким образом, что линии магнитного поля направлены в определённом направлении с одной стороны (обычно усилены с одной стороны и минимизированы с другой). Это достигается путём расположения магнитов в различной ориентации, то есть вращения их магнитных полюсов в определённом порядке.

Основные преимущества:

Усиленное магнитное поле с одной стороны: магнитное поле усиливается с одной стороны массива, что делает его полезным в приложениях, где требуется сильная направленная магнитная сила.
Уменьшение магнитного поля на противоположной стороне: Поле ослабевает или даже почти устраняется на противоположной стороне, что снижает магнитные помехи и повышает эффективность.

Типы массивов Хальбаха

Существует два основных типа массивов Хальбаха, каждый из которых имеет различную геометрию и область применения: линейный и цилиндрический.

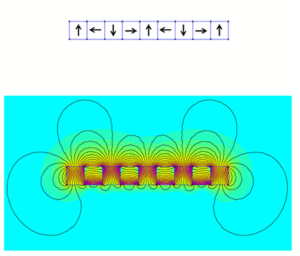

1. Линейный массив Хальбаха

Описание: Этот тип подразумевает плоское одностороннее расположение магнитов.

Структура: Магниты расположены в ряд, при этом направление магнитного поля поворачивается на 90 градусов от одного магнита к другому.

Распределение магнитного поля: Магнитное поле усиливается на одной стороне массива и минимизируется на противоположной стороне.

Приложения:

Системы магнитной левитации (например, поезда на магнитной подушке)

Фокусировка пучка частиц

Вихретоковые тормоза

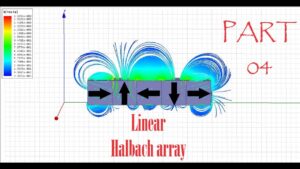

Пример линейного массива Хальбаха:

Если у вас пять магнитов, их ориентация может быть такой:

На север вверх

Налево, на север

Лицом на север вниз

Вид на север справа

На север вверх

Такое расположение создает сильное магнитное поле на верхней стороне и слабое или почти нулевое поле на нижней стороне.

2. Цилиндрическая решетка Хальбаха

Описание: В этом типе магниты расположены в форме цилиндра, при этом магнитное поле сосредоточено внутри (или снаружи) цилиндра.

Структура: Магнитные полюса вращаются аналогично линейной решетке, но расположены по окружности цилиндра.

Распределение магнитного поля: Магнитное поле сосредоточено внутри (или снаружи) цилиндра, в зависимости от конфигурации.

Приложения:

Электродвигатели и генераторы

Магнитные подшипники

Вращающиеся системы, где требуется сильное, сфокусированное поле внутри или снаружи цилиндра

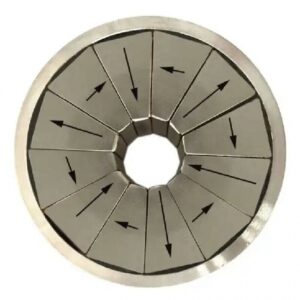

Пример цилиндрического массива Хальбаха:

Представьте себе, что вы размещаете магниты по внешнему краю круга (цилиндра), где магнитное поле плавно вращается вокруг поверхности, концентрируя поле внутри цилиндра.

Как правильно выбрать массив Хальбаха?

Это зависит от конкретного применения и требуемых характеристик магнитного поля. Ниже приведены некоторые ключевые соображения, которые помогут вам выбрать тип решетки Хальбаха и оптимизировать её конструкцию:

Тип приложения

  • Линейное движение или плоские поверхности: используйте линейную решетку Хальбаха. Идеально подходит для таких применений, как магнитная левитация (поезда на магнитной подвеске), вихретоковые тормоза и линейные приводы. Линейная решетка усиливает магнитное поле с одной стороны и минимизирует его с другой, что полезно, когда необходимо сконцентрировать магнитную силу в определённом направлении.
  • Вращающиеся системы: используйте цилиндрическую решетку Хальбаха. Идеально подходит для двигателей, генераторов и других применений, где магнитное поле должно быть сфокусировано внутри или снаружи цилиндра. Эта решетка обеспечивает сильное и равномерное магнитное поле внутри (или снаружи) цилиндра, повышая эффективность подобных систем.

Желаемый фокус магнитного поля

  • Одностороннее магнитное поле: если вы хотите, чтобы магнитное поле было сосредоточено на одной стороне решетки, используйте линейную решетку Хальбаха. Это отлично подходит для систем, где требуется минимизировать магнитные помехи или избежать потерь энергии на противоположной стороне.
  • Концентрированное магнитное поле внутри или снаружи цилиндра: выбирайте цилиндрическую решетку Хальбаха, если вашей конструкции требуется сфокусированное поле внутри (для двигателей или магнитных подшипников) или снаружи цилиндра (для экранирования или ускорителей частиц).

Сила и однородность магнитного поля

  • Линейные решетки Хальбаха: создают сильное и однородное магнитное поле с одной стороны, что полезно в приложениях, где магнитное поле необходимо сфокусировать по линейному пути.
  • Цилиндрические решетки Хальбаха: создают сильное и более однородное магнитное поле вокруг вращающейся оси или цилиндрической поверхности. Если требуется высокая однородность и напряженность поля в цилиндрическом пространстве (например, в аппаратах МРТ или специализированных двигателях), это лучший выбор.

Размер и форма системы

  • Компактные системы меньшего размера: цилиндрические решетки Хальбаха часто предпочтительны в компактных системах меньшего размера, таких как двигатели или научные приборы, поскольку они обеспечивают более равномерное и сфокусированное магнитное поле в небольшом объеме.
  • Более крупные плоские системы: линейные решетки Хальбаха лучше подходят для более крупных систем с протяженными поверхностями или для тех, которым требуются направленные магнитные поля, например, для систем магнитной левитации или торможения.

Стоимость и сложность

  • Линейные решетки Хальбаха: проще в изготовлении и могут быть более экономичными, особенно для систем, которым не требуется идеально однородное поле или которые содержат меньше магнитов.
  • Цилиндрические решетки Хальбаха: более сложные и могут требовать точного выравнивания и сборки, что делает их немного дороже. Однако они обеспечивают лучшие магнитные характеристики во вращающихся или цилиндрических приложениях.

Необходимость магнитного экранирования

  • Линейные решетки Хальбаха: обеспечивают хорошее экранирование на той стороне, где магнитное поле минимизировано, что может быть полезно для предотвращения магнитных помех от расположенной рядом электроники.
  • Цилиндрические решетки Хальбаха: могут быть спроектированы так, чтобы фокусировать поле внутрь или наружу, обеспечивая естественное экранирование с противоположной стороны. Это полезно в средах, где требуется магнитное удержание.

Краткое изложение ключевых факторов:

  • Линейная решетка Хальбаха: лучше всего подходит для приложений линейного перемещения, магнитной левитации и случаев, когда требуется одностороннее магнитное поле.
  • Цилиндрическая решетка Хальбаха: идеально подходит для вращающихся систем, таких как двигатели и генераторы, где требуется сильное, однородное поле внутри цилиндрического пространства.
Оценив потребности приложения, необходимую напряженность поля и фокусировку, размер системы и ограничения по стоимости, вы можете выбрать подходящую конструкцию решетки Хальбаха.
