Neodym–Eisen–Bor (NdFeB)-Magnete sind die leistungsstärksten Permanentmagnete, die heute erhältlich sind, und unverzichtbare Komponenten in Elektrofahrzeuge, Windkraftanlagen, Industriemotoren, Robotik und Luft- und Raumfahrtsysteme.
Standardmäßige NdFeB-Magnete weisen jedoch folgende Mängel auf: Leistungsverschlechterung bei erhöhten Temperaturen, insbesondere aufgrund eines raschen Verlusts der Koerzitivfeldstärke. Um dieser Einschränkung entgegenzuwirken, führen Hersteller häufig folgende Maßnahmen ein: schwere Seltenerdelemente (HRE), wie zum Beispiel Dysprosium (Dy) Und Terbium (Tb).
Dieser Artikel erklärt wie schwere Seltenerdelemente die Hochtemperaturstabilität von NdFeB-Magneten verbessern, die Mechanismen hinter der Erhöhung der Koerzitivfeldstärke und die damit verbundenen Zielkonflikte.
Inhaltsverzeichnis
- Die Herausforderung: Leistungsfähigkeit von NdFeB-Magneten bei hohen Temperaturen
- Was sind schwere Seltene Erden?
- Wie schwere Seltenerdelemente die Koerzitivfeldstärke verbessern
- Verfahren zur Einbringung schwerer Seltenerdmetalle in NdFeB-Magnete
- Abwägungen bei der Verwendung von schweren Seltenen Erden
- Zukunftstrends im Design von Hochtemperatur-NdFeB-Magneten
- Abschluss
Die Herausforderung: Leistungsfähigkeit von NdFeB-Magneten bei hohen Temperaturen

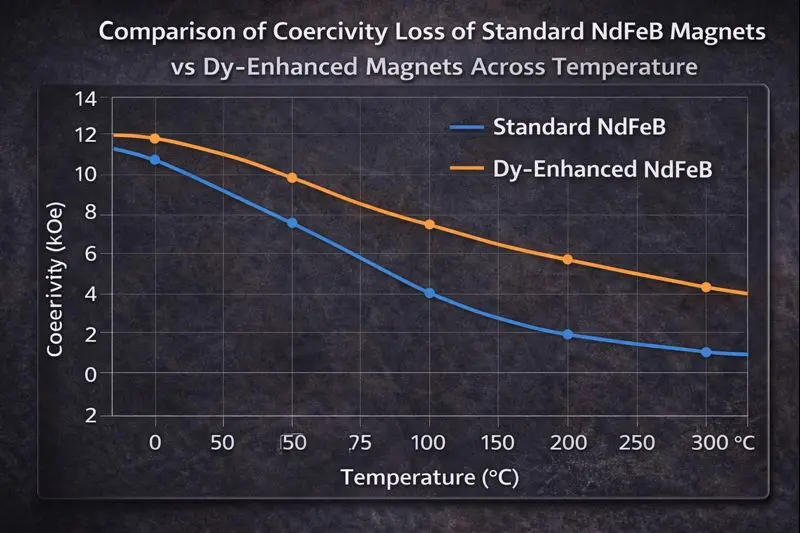

Mit steigender Betriebstemperatur erfahren NdFeB-Magnete Folgendes:
- Verminderte magnetische Remanenz
- Signifikanter Verlust der Koerzitivfeldstärke
- Höheres Risiko einer irreversiblen Entmagnetisierung
In Anwendungen wie Hochgeschwindigkeitsmotoren oder EV-Traktionssysteme, Die Betriebstemperaturen können überschreiten 150–200 °C. Ohne ausreichende Koerzitivfeldstärke kann es zu einer magnetischen Umpolung kommen, die einen dauerhaften Leistungsverlust zur Folge hat.
Was sind schwere Seltene Erden?
Seltene Erden, die in Permanentmagneten verwendet werden, werden typischerweise wie folgt klassifiziert:
- Leichte Seltene Erden (LREs): Neodym (Nd), Praseodym (Pr)
- Schwere Seltene Erden (HREs): Dysprosium (Dy), Terbium (Tb)
Darunter:
- Dysprosium (Dy) ist das am weitesten verbreitete schwere Seltenerdmetall in NdFeB-Magneten.
- Terbium (Tb) bietet eine noch stärkere Steigerung der Koerzitivfeldstärke, ist aber seltener und kostspieliger.
Beide Elemente sind für Anwendungen, die Folgendes erfordern, von entscheidender Bedeutung. Hochtemperatur-Permanentmagnete.
Wie schwere Seltenerdelemente die Koerzitivfeldstärke verbessern
1. Erhöhte magnetokristalline Anisotropie
Die Koerzitivfeldstärke in NdFeB-Magneten ist stark verknüpft mit magnetokristalline Anisotropie, das bestimmt, wie resistent ein Material gegenüber einer Magnetisierungsumkehr ist.
- Dy und Tb weisen höhere Anisotropiefelder auf als Nd

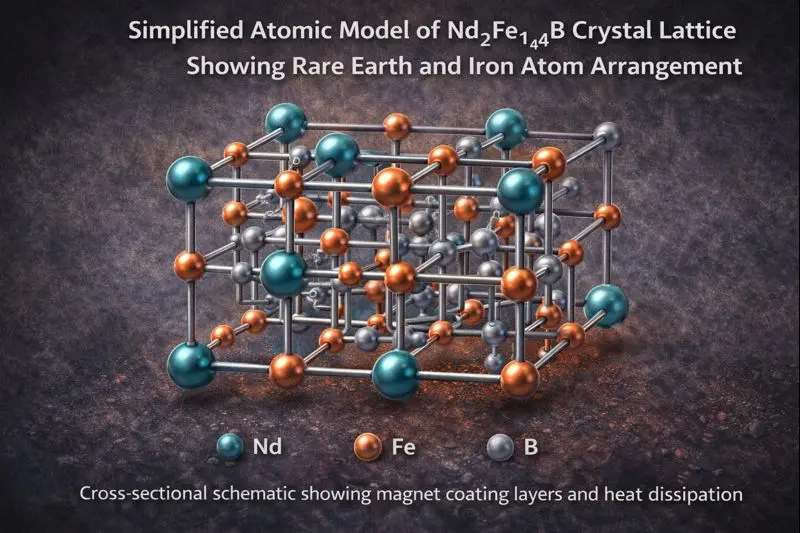

- Die teilweise Substitution von Nd durch Dy oder Tb in der Nd₂Fe₁₄B-Phase erhöht die Entmagnetisierungsbeständigkeit.
- Dieser Effekt gewinnt insbesondere bei erhöhten Temperaturen an Bedeutung, da die Anisotropie dort naturgemäß abnimmt.
2. Korngrenzenstabilisierung
Moderne gesinterte NdFeB-Magnete bestehen aus feinen magnetischen Körnern. Die Entmagnetisierung beginnt oft bei Korngrenzen.
Schwere Seltenerdelemente:
- Konzentration in Korngrenzenbereichen
- Es bildet sich eine “Kern-Hülle”-Mikrostruktur
- Unterdrückung der umgekehrten Domänenbildung
- die intrinsische Koerzitivfeldstärke signifikant erhöhen
Dieser Mechanismus ermöglicht es Magneten, auch unter starken externen Magnetfeldern und hohen Temperaturen stabil zu bleiben.
Verfahren zur Einbringung schwerer Seltenerdmetalle in NdFeB-Magnete
Massive-Legierungsverfahren
Schwere Seltenerden werden während des Schmelz- und Sinterprozesses hinzugefügt.
- ✔ Einfacher Herstellungsprozess
- ❌ Deutliche Reduzierung der Remanenz
- ❌ Hoher Verbrauch teurer Seltenerdelemente
Korngrenzendiffusion (GBD)-Technologie
Die HRE-Elemente diffundieren nach dem Sintern in den Magneten.
- ✔ Deutliche Verbesserung der Koerzitivfeldstärke
- ✔ Minimaler Verlust des magnetischen Flusses
- ✔ Reduzierter Einsatz von Dysprosium oder Terbium
- ✔ Industriestandard für Hochleistungsmagnete
Die Korngrenzendiffusion wird heute als die effizienteste Lösung für Hochtemperatur-NdFeB-Magnete.
Abwägungen bei der Verwendung von schweren Seltenen Erden
Trotz ihrer Vorteile bringen schwere Seltenerdelemente einige Herausforderungen mit sich:
- Niedrigeres magnetisches Moment im Vergleich zu Nd, Reduzierung der Remanenz
- Hohe Materialkosten und Lieferrisiko
- Umweltauswirkungen im Zusammenhang mit Bergbau und Raffinerie
Aus diesen Gründen ist die Minimierung des Gehalts an schweren Seltenen Erden bei gleichzeitiger Aufrechterhaltung der Leistungsfähigkeit ein zentrales Ziel in der Magnetforschung und -herstellung.
Zukunftstrends im Design von Hochtemperatur-NdFeB-Magneten
Aktuelle Branchen- und Forschungstrends konzentrieren sich auf:
- Fortschrittliches Korngrenzen-Engineering
- Optimierung der Kern-Hülle-Mikrostruktur
- Reduzierter Dy/Tb-Gehalt bei gleichbleibender Koerzitivfeldstärke
- Magnetdesignoptimierung zur Reduzierung von Entmagnetisierungsfeldern
Das ultimative Ziel ist die Produktion Hochtemperaturbeständige NdFeB-Magnete mit minimaler Abhängigkeit von schweren Seltenen Erden.
Abschluss
Schwere Seltenerdelemente wie Dysprosium und Terbium spielen eine entscheidende Rolle bei der Verbesserung der Koerzitivfeldstärke und thermische Stabilität von NdFeB-Magneten. Durch die Verbesserung der magnetokristallinen Anisotropie und die Stabilisierung der Korngrenzen ermöglichen sie einen zuverlässigen Betrieb in anspruchsvollen Hochtemperaturumgebungen.
Da Nachhaltigkeit und Kosteneffizienz immer wichtiger werden, ist die Zukunft von NdFeB-Magnet Die Technologie liegt in intelligente, gezielte Nutzung von schweren Seltenerdelementen, anstatt großflächige Legierungsbildung.
