永久磁石は現代のロボット工学において重要な役割を果たしており、小型モーター、高精度位置決めシステム、磁気センサー、高効率アクチュエーターなどを実現しています。産業用ロボットがより高速化、軽量化、高精度化するにつれて、磁気部品の性能は動作制御、エネルギー効率、システム信頼性に直接影響を与えます。.
ロボットアームや協働ロボットから自動搬送車（AGV）に至るまで、永久磁石は、正確で再現性の高い動作に必要な磁力とトルクを提供する。.
ロボット工学において永久磁石が重要な理由
ロボットシステムには、コンパクトな設置面積で高トルク、高速応答、高精度な位置決めを実現できるモーターとアクチュエーターが必要です。永久磁石材料は、磁化を維持するための外部電源を必要とせずに連続的な磁場を生成できるため、特に適しています。.
永久磁石モータでは、永久磁石の磁場とステータによって生成される電磁場との相互作用により回転トルクが発生します。これにより、高い電力密度と効率的な動作制御が可能になります。.
ロボットメーカーにとっての主な利点は以下のとおりです。
- 高トルク密度
- コンパクトなモーター設計
- 高速な動的応答
- 高いエネルギー効率
- 精密な位置制御
- メンテナンスの手間が少ない
ロボットモーター用NdFeB磁石

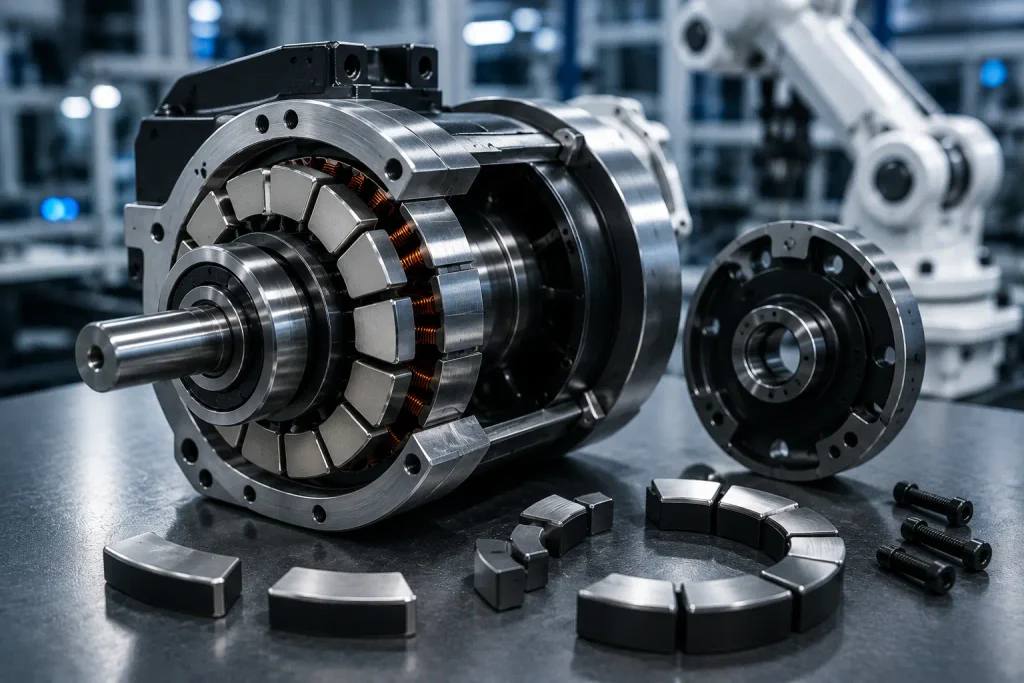

ネオジム鉄ボロン（NdFeB）磁石は、その高い磁気エネルギー密度のため、ロボット用サーボモーターに広く使用されています。その強力な磁気特性により、エンジニアはトルク出力を犠牲にすることなく、より小型で軽量なモーターを設計することが可能になります。.
これは特にロボットアームにとって有益であり、アクチュエータの重量を軽減することで、加速性能、ペイロード効率、および全体的なエネルギー消費量を改善できる。.
用途に応じた磁気特性や熱特性に応じて、様々なグレードのNdFeBを選択することができます。高保磁力・高耐熱グレードは、高温動作環境や過酷な電磁環境にさらされるモーターによく用いられます。.
サーボモーター用永久磁石
サーボモーターは精密ロボット工学において不可欠な要素です。正確な位置、速度、トルクを維持しながら、制御信号に迅速に応答する必要があります。.
永久磁石は、安定したローター磁場を提供することでサーボモーターの性能向上に貢献します。エンコーダーや磁気センサーからの位置フィードバックと組み合わせることで、モーターコントローラーは電流とローター位置を連続的に調整できます。.
この閉ループアーキテクチャにより、ロボットは次のような精密な操作を実行できます。
- ピックアンドプレース
- 溶接
- 組み立て
- 調剤
- 半導体の取り扱い
- 精密機械加工
したがって、磁石の品質と位置決め精度は、モーターの安定性に直接影響を与える可能性があります。.
磁化方向とモーター性能
ロボットモーター用磁石の設計において、磁化方向は重要な考慮事項です。ローター構造によっては、磁石に軸方向、半径方向、直径方向、またはカスタマイズされた磁化が必要となる場合があります。.
適切な磁化を行うことで、磁束がモーターの磁気回路全体に意図したとおりに分布することが保証されます。.
複雑なモーター設計の場合、エンジニアは磁気回路シミュレーションを使用して以下を最適化できます。
- 磁束分布
- トルク出力
- コギングトルク
- 逆起電力
- 熱性能
- モーター効率
初期段階でのシミュレーションやプロトタイプのテストは、量産前に最適な磁石の形状とグレードを特定するのに役立ちます。.

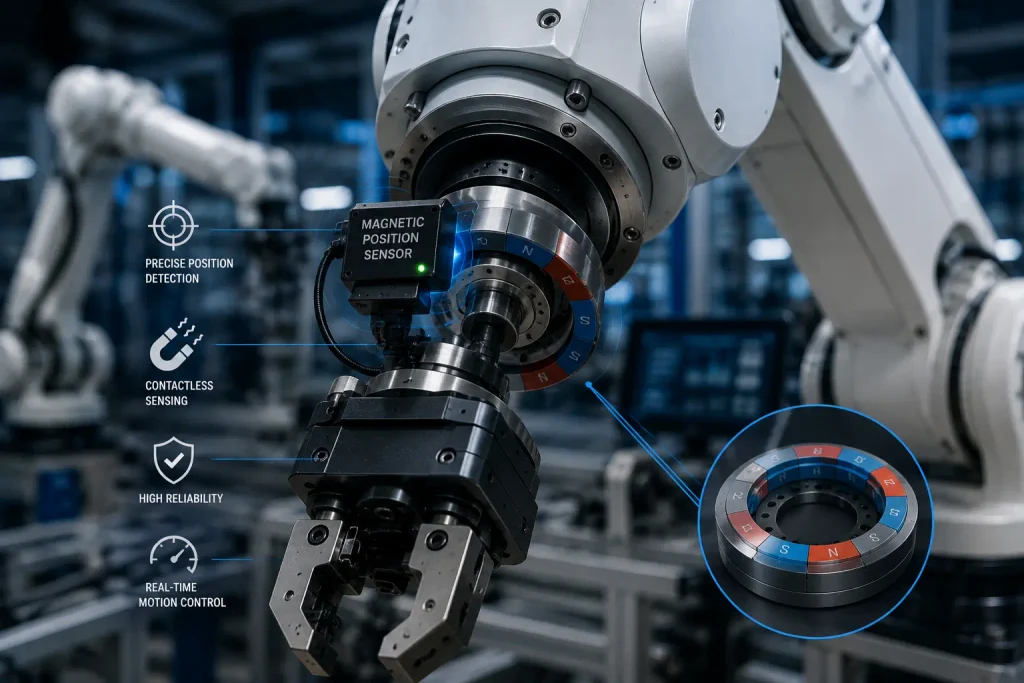

ロボットセンサーにおける永久磁石
永久磁石はモーターに限らず、位置検出システムや近接検知システムにも使用されています。.
磁気センサーは磁場の変化を検知することで、ロボット部品の位置や動きを特定できます。これにより、非接触で動作を測定できるため、機械的な摩耗を軽減できます。.
アプリケーションには以下が含まれます:
- 関節位置検出
- 直線位置検出
- エンドエフェクタの位置監視
- ロータリーエンコーダ
- 近接検出
これらの用途においては、磁石のサイズ、磁場強度、極の配置、および寸法公差を厳密に管理する必要がある。.
高温ロボット用SmCo磁石
ネオジム鉄ボロン（NdFeB）は高い磁力を持つためよく選ばれるが、サマリウムコバルト（SmCo）磁石は高温環境下でのロボット用途において有利となる場合がある。.
SmCoは優れた温度安定性と強い耐脱磁性を備えているため、発熱機器の近くや過酷な産業環境で動作するロボットシステムへの使用が検討される。.
材料選定においては、実際の動作温度、要求される磁気性能、機械設計、およびコスト目標を常に考慮する必要がある。.

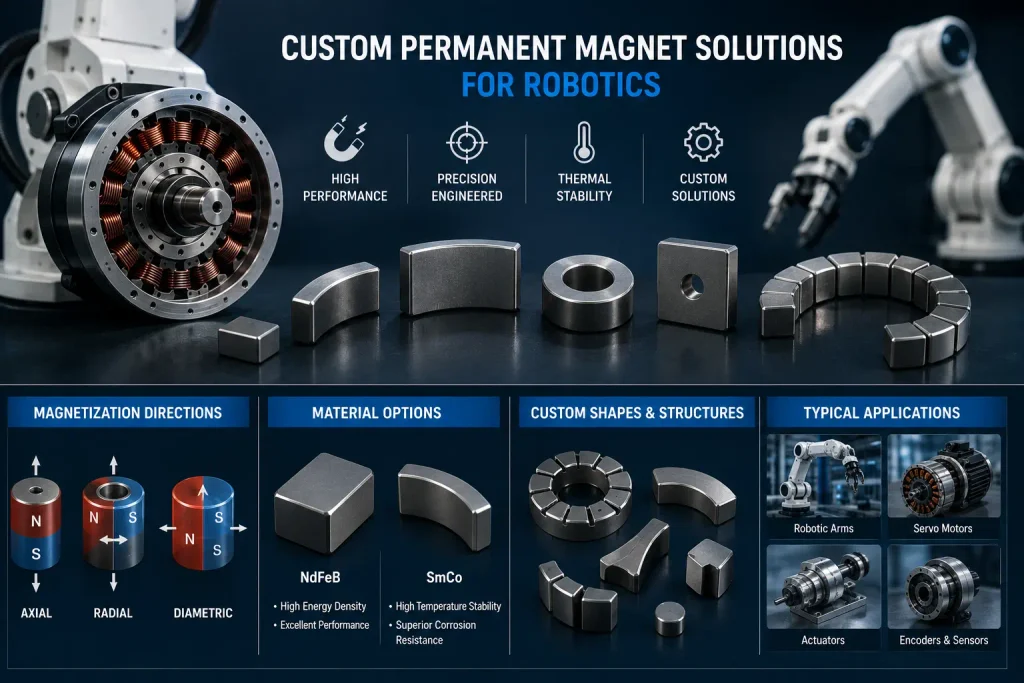

ロボット向けカスタム磁気ソリューション
ロボット用途では、全く同じ要件を持つことはほとんどありません。標準的な磁石では、必要な形状、磁化パターン、寸法公差、または熱性能を満たせない場合があります。.
カスタム永久磁石および磁気アセンブリを使用することで、メーカーはモーターまたはアクチュエーターの設計全体に合わせてコンポーネントを最適化することができます。.
カスタマイズされたソリューションには、以下のようなものが含まれる場合があります。
- 特殊な磁石の形状
- カスタマイズされた磁化
- 高温グレード
- 保護コーティング
- 精密機械加工
- 分割型ローター磁石
- 統合型磁気アセンブリ
設計段階で経験豊富な磁石メーカーと協力することで、材料の使用量を最適化し、製造リスクを低減することもできます。.
適切な永久磁石の選び方
ロボットの動作制御に使用する磁石を選定する際には、エンジニアは最大磁力だけでなく、より多くの要素を評価すべきである。.
重要なパラメータは以下のとおりです。
磁性等級： エネルギー密度、保磁力、および温度特性を決定します。.
動作温度: 磁石は、全温度範囲において十分な性能を維持しなければならない。.
磁化方向： モーターまたはセンシングシステムの磁気回路に適合している必要があります。.
寸法公差： モーターの安定した性能を実現するには、正確な形状と位置決めが不可欠です。.
表面保護: 腐食防止および環境耐久性を確保するためには、コーティングが必要となる場合があります。.
機械的保持力： 高速回転ローターには、運転中に磁石が動かないようにするための信頼性の高い方法が必要である。.
結論
永久磁石は、現代のロボットモーション制御システムにおける基本的な構成要素です。その高い磁気エネルギー密度により、小型サーボモーター、高効率アクチュエータ、高精度センシングソリューションが実現し、産業オートメーションにおける性能要求の高まりを支えています。.
NdFeB磁石 高性能ロボットモーターには特に適しており、一方、SmCoはより高い熱安定性が求められる用途に魅力的な選択肢となります。磁石のグレード、形状、磁化方向、および組み立て設計を最適化することで、ロボットメーカーはトルク密度、位置決め精度、効率、および信頼性を向上させることができます。.
OEMロボットアプリケーションの場合、 経験豊富な永久磁石メーカー これにより、磁気ソリューションが技術的性能と長期的な生産要件の両方において最適化されることを確実にすることができます。.
