磁気結合とは何ですか?
機械工学分野において、カップリングは機械伝動システムの重要な構成部分であり、機械伝動の三大要素の一つとして知られています。その用途は広く、機械産業の様々な分野に関わっており、鉱業、冶金、航空、軍事、水力発電、化学、軽繊維、運輸などの業界で広く利用されています。磁気カプラは非接触接続であり、機械式カプラの設置時の軸方向オフセットによる復元力とトルク、および半径方向と角度オフセットによる振動の問題を効果的に解決できます。そのため、一部の大きなトルク振動分野では、磁気カプラが徐々に機械式カプラに取って代わり、トルクと動力を伝達するようになりました。
磁気結合はどのように機能しますか?
磁気カップリングは、入力側に接続された銅導体ローターと出力側に接続された永久磁石ローターに分かれています。銅導体は銅コイルを通して磁場を発生させ、永久磁石ローター上の永久磁石の磁場と相互作用することで電力を伝達します。銅導体ローターと永久磁石ローター間のエアギャップを調整することで出力トルクを調整し、速度制御を実現します。また、可変速非同期磁気カプラは、モーターのソフトスタートや過負荷保護機能も実現できるため、石炭、発電、化学工業などで広く使用されています。
磁気カップリングに使用される磁石
磁気カップリングは電力を伝達する必要があり、その主な用途は磁性材料の磁場強度であり、比較的強い磁気エネルギーを必要とする。そのため、磁気カップリングの磁石は通常、 ネオジム鉄ボロン 永久磁石材料、あるいは能動側永久磁石ディスクにNdFeBを使用し、従動側永久磁石ディスクにSmCo材料を使用する設計もあります。これは、 スズコバルト 磁気カップリングは、キュリー温度と動作温度が高いことに加え、高い磁気特性を備えています。磁気カップリングは非接触電力伝送方式であり、主に磁場の相互作用を利用して伝送するため、温度安定性も考慮すべき課題です。そのため、磁気カップリングでは通常、より高い磁気エネルギーを持つNdFeB材料が使用され、実際の動作温度を考慮してグレードも異なります。
磁気カップリングの用途
磁気カップリングは主に、モータの回転力をアプリケーション端に伝達するために使用されます。モータのロータは磁気カップリングの入力側に接続され、磁気カップリング内部の永久磁石材料の磁界相互作用を介して電力が出力側に伝達されます。出力側がアプリケーション端に接続されているため、電力はアプリケーションに伝達されます。このタイプの磁気カップリングは、多くのアプリケーションで使用されています。

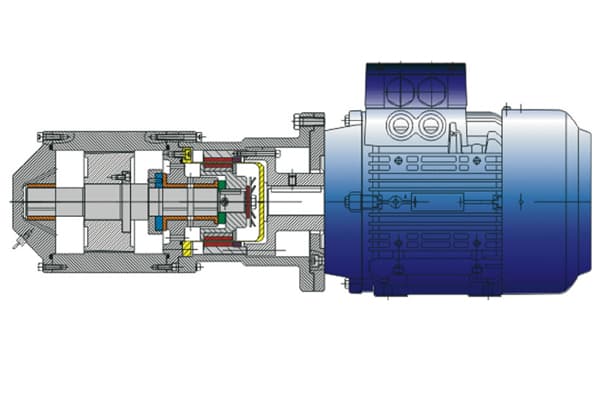

- 小型遠心ポンプへの応用。

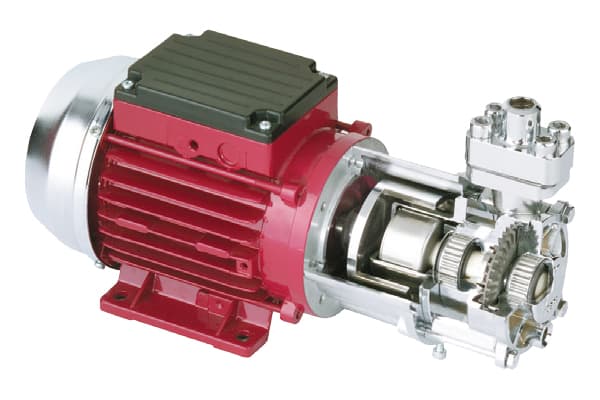

- 船舶用重質油混合装置へのポンプシールの応用

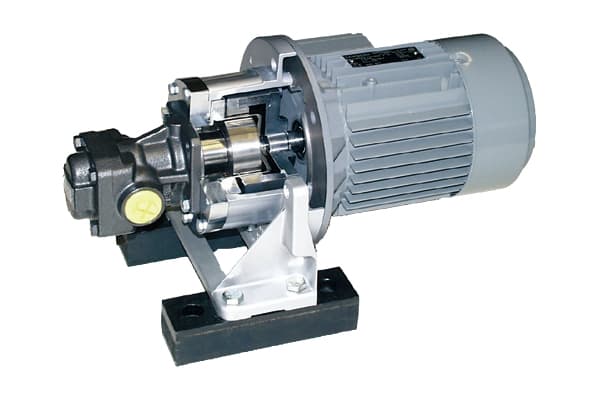

- モーターとギアポンプを接続するためのフットフランジ、ダンピングストリップなど
- 臨床および医療研究室の分離装置への応用
