Acoplamento magnético

O que é acoplamento magnético?

Na área da engenharia mecânica, o acoplamento é uma parte importante do sistema de transmissão mecânica, conhecido como um dos três principais instrumentos na transmissão mecânica. Seu uso é amplo, abrangendo diversos campos da indústria mecânica, sendo amplamente utilizado nas indústrias de mineração, metalurgia, aviação, militar, hidrelétrica, química, têxtil leve e transporte. O acoplador magnético é uma conexão sem contato que pode solucionar efetivamente os problemas dos acopladores mecânicos devido à força de restauração e ao torque gerados pelo deslocamento axial durante a instalação, bem como à vibração gerada pelo deslocamento radial e angular. Assim, em alguns campos de vibração de grande torque, os acopladores magnéticos têm gradualmente substituído os acopladores mecânicos para transmitir torque e potência.

acoplamentos magnéticos

Como funciona o acoplamento magnético?

O acoplamento magnético é dividido em um rotor de condutor de cobre conectado à entrada e um rotor de ímã permanente conectado à saída. O condutor de cobre gera um campo magnético através da bobina de cobre e interage com o campo magnético do ímã permanente no rotor de ímã permanente para transmitir potência. Ajustando o entreferro entre o rotor de condutor de cobre e o rotor de ímã permanente para ajustar o torque de saída, a regulação da velocidade pode ser alcançada. Para velocidade ajustável, o acoplador magnético assíncrono também pode realizar a função de partida suave e proteção contra sobrecarga do motor, sendo amplamente utilizado nas indústrias de carvão, geração de energia, química e assim por diante.

Ímãs usados em acoplamentos magnéticos

Os acoplamentos magnéticos precisam transmitir energia, e a principal aplicação é a intensidade do campo magnético do material magnético, que requer energia magnética relativamente forte. Portanto, os ímãs em acoplamentos magnéticos são geralmente NdFeB material magnético permanente, ou existem alguns projetos em que NdFeB é usado no disco magnético permanente do lado ativo e material SmCo é usado no disco magnético permanente do lado acionado. Isso ocorre porque SmCo Possui propriedades magnéticas mais elevadas, além de temperaturas de Curie e de operação mais elevadas. O acoplamento magnético é um método de transmissão de energia sem contato, que se baseia principalmente na interação entre campos magnéticos. A estabilidade da temperatura é outra questão a ser considerada. Por isso, o acoplamento magnético geralmente utiliza material NdFeB, que possui maior energia magnética, e também utiliza diferentes graus de pureza, considerando a situação real da temperatura de trabalho.

Aplicações de acoplamentos magnéticos

Acoplamentos magnéticos são usados principalmente para transferir potência, a rotação do motor, para a extremidade da aplicação. O rotor do motor é conectado à entrada do acoplamento magnético, e a potência é transferida para a saída através da interação entre os campos magnéticos do material magnético permanente dentro do acoplamento magnético. Novamente, como a extremidade de saída está conectada à extremidade da aplicação, a potência é transferida para a aplicação. Podemos encontrar esse tipo de acoplamento magnético em muitas aplicações.

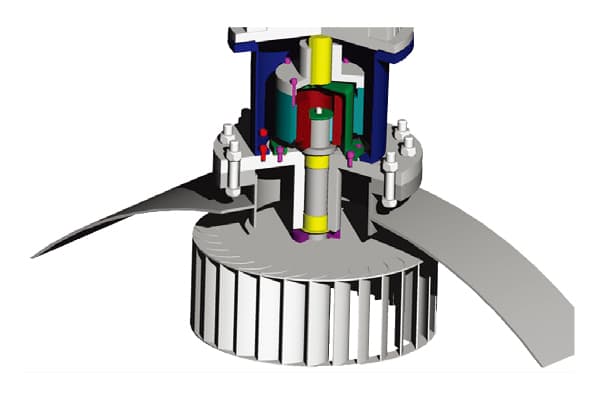

  1. Aplicação em pequenas bombas centrífugas.
  2. Aplicação de vedações de bombas para unidades de mistura de óleo pesado marítimo

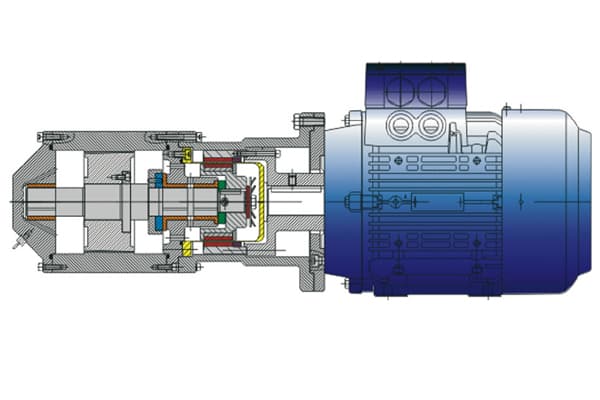

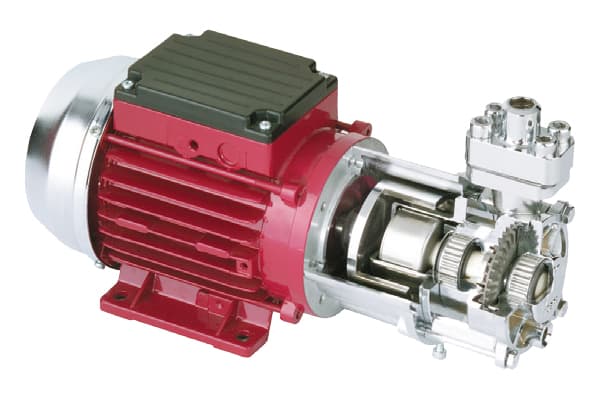

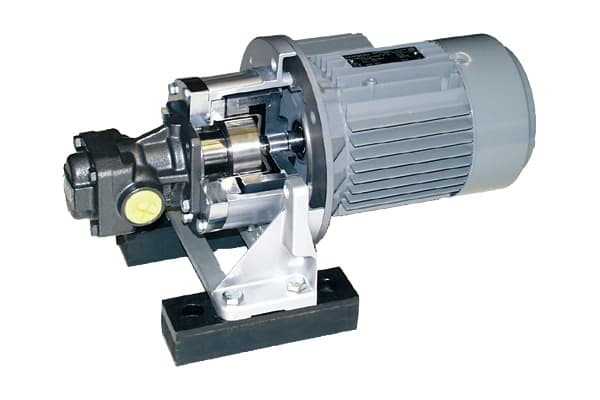

  3. Flange de pé, faixa de amortecimento, etc. para conectar motor e bomba de engrenagem
  4. Aplicações em equipamentos de separação de laboratórios clínicos e médicos
